所属分类:[日本沙迪克]

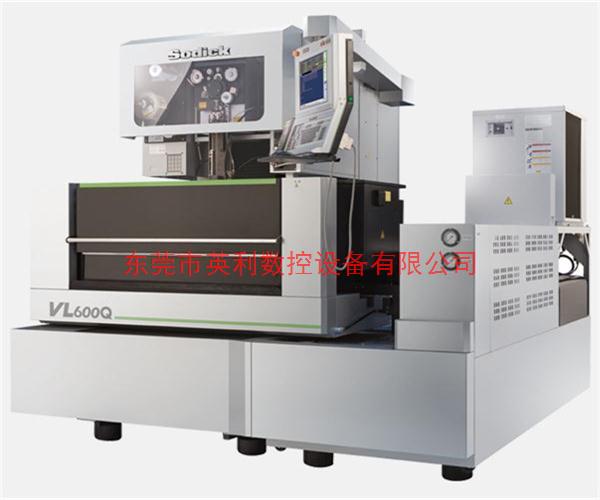

  • 产品标题:沙迪克慢走丝VL600Qs
  • 产品简介:用于医疗和切割工具领域的精密零件加工,最可靠的直线电机驱动线切割放电加工机,改进的表面处理满足多种加工需求。
  • 订购热线:0769-85428149

    VL600Qs沙迪克慢走丝机械规格(Sodick)

    X、Y、Z行程

    600mm*400mm*270mm

    U、V行程

    80mm*80mm

    锥度加工控制角度

    ±15°(板厚:120mm)

    最大工件尺寸(浸水)

    990mm*670mm*265mm

    最大工件尺寸(喷水)

    990mm*670mm*250mm

    最大加工物质量

    850KG(浸水)、700KG(喷水)

    VL600Qs电极丝直径

    0.1mm - 0.3mm

    从地面到工作台面距离

    930mm

    VL600Qs机台主体尺寸

    2620mm*2605mm*2080mm

    输入总功率

    11kw、50\60赫兹

    VL600Qs总重量

    3400KG



    VL600Qs沙迪克线切割电源装置(Sodick)

    最大加工电流

    40A(可选配60A)

    电源输入

    380V(系统电源220V)

    数控装置

    多任务操作系统,K - SMC - LINK方式(M 4 - LINK)

    记忆装置

    SSD、外部存储器

    输入方式

    外部内存、多触摸屏、屏幕键盘、局域网

    显示方式

    19型TFT

    显示文字

    汉字(JIS)、字母、数字等

    键盘

    标准101参考型键盘、功能键

    位置命令方式

    增量坐标、绝对坐标

    放电加工条件登录功能

    10000条件可登录(C000-C9999)

    补偿功能

    10000条件可登录(H000-H9999)

    程序序列数指定

    设定比N 000000000-N 999999999为止可能

    坐标数

    60

    同时控制轴数

    最大4轴(SPW - E:最大8轴)

    最小指令单位

    0.001um

    最小驱动单位

    0.01um(X、Y、U、V)轴

    最大传送速度

    X、Y轴最大3m / min;Z轴2m/ min

    位置检测系统

    全闭环回路控制(光学尺)

    驱动系统

    直线马达(X、Y、U、V轴)

    各种补偿

    各轴步距规误差补偿、间隙补偿、扭矩补偿

    图形功能

    平面、加工中描书、3次元、扩大、缩小、旋转、背景绘图



    VL600Qs沙迪克慢走丝特性(Sodick)

    四轴线性马达装置

    X、Y、U、V搭载线性马达,沙迪克专利冷却形式;

    全闭式控制

    世界顶级四轴海德汉光学尺(0.01um)

    自动穿丝装置

    实现高可靠性自动熔断及自动穿丝作业(AWT)

    加工液温度恒定装置

    可使得加工液温度保持稳定,达到高精度切割要求;

    加工液面自动调整装置

    通过液面自动调整,可实现无人化作业(喷水或浸水皆可)

    工作台

    原“C字型”工作台变更为陶瓷“口字型”工作台;

    UTY编辑系统

    通过该系统可在机台上实现作业程序编辑;

    0.1线径切割电源

    搭载可作0.1线径切割之电源,实现更小R角处理;

    TK2

    加工中的变形量大幅降低,依赖于“TK2”回馈控制电路的应用;

    触控式操作

    ALN系列线切割世界首先搭载了触控式平板电脑操作模式;

    液面跟踪功能

    标准配置Z轴跟踪液面跟踪功能,该解决方案可提高操作性;

    无人化操作

    依赖高速自动接线装置及液面跟踪调节功能,提高工作效率;

    自行开发

    ALM系列要素技术由Sodick自行开发·制造,发挥最高性能;
