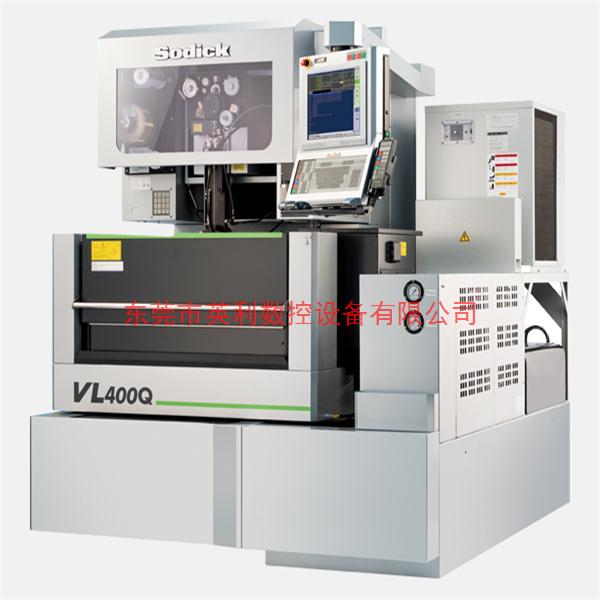

VL400Qs沙迪克慢走丝机械规格（Sodick）

X、Y、Z行程

400mm*300mm*220mm

U、V行程

80mm*80mm

锥度加工控制角度

±15°（板厚：120mm）

最大工件尺寸（浸水）

830mm*610mm*215mm

最大工件尺寸（喷水）

830mm*610mm*200mm

最大加工物质量

500KG（浸水）、350KG（喷水）

VL400Qs电极丝直径

0.1mm - 0.3mm

从地面到工作台面距离

900mm

VL400Qs机台主体尺寸

2020mm*2310mm*1990mm

VL400Qs安装尺寸

2700mm*3080mm

VL400Qs总重量

2750KG

VL400Qs沙迪克线切割电源装置（Sodick）

最大加工电流

40A（可选配60A）

电源输入

380V（系统电源220V）

数控装置

多任务操作系统，K - SMC - LINK方式（M 4 - LINK）

记忆装置

SSD、外部存储器

输入方式

外部内存、多触摸屏、屏幕键盘、局域网

显示方式

19型TFT

显示文字

汉字（JIS）、字母、数字等

键盘

标准101参考型键盘、功能键

位置命令方式

增量坐标、绝对坐标

放电加工条件登录功能

10000条件可登录（C000-C9999）

补偿功能

10000条件可登录（H000-H9999）

程序序列数指定

设定比N 000000000-N 999999999为止可能

坐标数

60

同时控制轴数

最大4轴（SPW - E：最大8轴）

最小指令单位

0.001um

最小驱动单位

0.01um（X、Y、U、V）轴

最大传送速度

X、Y轴最大3m / min；Z轴2m/ min

位置检测系统

全闭环回路控制（光学尺）

驱动系统

直线马达（X、Y、U、V轴）

各种补偿

各轴步距规误差补偿、间隙补偿、扭矩补偿

图形功能

平面、加工中描书、3次元、扩大、缩小、旋转、背景绘图

VL400Qs沙迪克慢走丝特性（Sodick）

四轴线性马达装置

X、Y、U、V搭载线性马达，沙迪克专利冷却形式；

全闭式控制

世界顶级四轴海德汉光学尺（0.01um）

自动穿丝装置

实现高可靠性自动熔断及自动穿丝作业（AWT）

加工液温度恒定装置

可使得加工液温度保持稳定，达到高精度切割要求；

加工液面自动调整装置

通过液面自动调整，可实现无人化作业（喷水或浸水皆可）

工作台

原“C字型”工作台变更为陶瓷“口字型”工作台；

UTY编辑系统

通过该系统可在机台上实现作业程序编辑；

0.1线径切割电源

搭载可作0.1线径切割之电源，实现更小R角处理；

TK2

加工中的变形量大幅降低，依赖于“TK2”回馈控制电路的应用；

触控式操作

ALN系列线切割世界首先搭载了触控式平板电脑操作模式；

液面跟踪功能

标准配置Z轴跟踪液面跟踪功能，该解决方案可提高操作性；

无人化操作

依赖高速自动接线装置及液面跟踪调节功能，提高工作效率；

自行开发

ALM系列要素技术由Sodick自行开发·制造，发挥最高性能；
