产品特征：

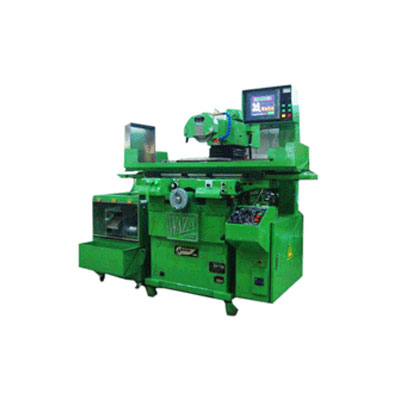

1.世界一流超精密成形平面磨床
2.产品制作技术及外购件100％日本长岛精工株式会社提供
3.上下及前后两轴高精度光栅尺（0.0001mm）全闭环数控系统
4.全部导轨面及接触面人工刮研，世界仅此一家
5.彩色液晶触摸屏幕，操作极其方便，迅速进行CNC加工
6.标准配置圆弧及角度砂轮成形修整器（工作台一侧三点修整方式）
标准配置极其实用机械式手轮（前后轴左右轴）
产品规格：
|
项目 |
单位 |
WAZA630-NC |
|||||
|
数控系统 |
标准配置 |
|
两轴联动 |
||||
|
显示器 |
|
10 英寸彩色液晶触摸屏幕 |
|||||
|
性能 |
工作台面工作尺寸（长 × 宽） |
mm |
700×300 |
||||
|
工作台最大移动量 |
左右 |
mm |
760 |
||||
|
前后 |
mm |
340 |
|||||
|
工作台面到砂轮主轴中心高度 |
mm |
MAX 500 |
|||||
|
电永磁吸盘最大尺寸 |
mm |
600×300 |
|||||
|
地面距工作台高度 |
mm |
1030 |
|||||
|
|
kg |
100 |
|||||
|
工作台 |
T 型槽尺寸 × 槽数 |
mm |
12×3 |
||||
|
工作方式 |
机械手轮 |
标准配置 |
|
手动及液压伺服自动转换 |
|||
|
|
标准配置 |
|
具有自动低速启动功能 |
||||
|
左右方向移动速度 |
m/min |
0 ～ 20 |
|||||
|
工作台 |
机械式手轮进给 |
手轮旋转１周 |
mm |
4 |
|||
|
小手轮最小刻度值 |
mm |
0.01 |
|||||
|
最小显示值 |
mm |
0.0001 |
|||||
|
前后自动进给伺服电机 |
连续速度 |
mm/min |
0 ～ 1000 |
||||
|
间断进给 |
进给位置 |
|
两端或工作台右侧单边 |
||||
|
进给量 |
mm |
0 ～ 8( 任意提前指令 ) |
|||||
|
标准配置 |
|
具有精磨进给时速度及进给量 1/2 减少功能 |
|||||
|
高精度光栅尺 |
标准配置 |
|
0.0001 |
||||
|
全闭环定位功能 |
标准配置 |
mm |
0.0001 指令 |
||||
|
磨头 |
移动量 |
mm |
400 |
||||
|
快速升降速度 |
mm/min |
600 |
|||||
|
手动进给伺服电机 |
方式 |
|
电子手轮 3 档倍率切换 |
||||
|
手轮旋转１周 |
mm |
|
|||||
|
最小进给量 |
mm |
|
|||||
|
自动进给 |
总进给量 |
μm |
任意量设定 |
||||
|
精磨开始量 |
μm |
任意量设定 |
|||||
|
每次进给量 |
上段 |
μm |
各段 ,1.5,2,3,5,7,10,15,20 |
||||
|
中段 |
|||||||
|
下段 |
|||||||
|
方式 |
切入磨削 |
|
单侧进给或工作台两端进给 |
||||
|
平面研 |
|
前后两端进给 |
|||||
|
无火花研磨次数 |
往复 |
0, 1, 2, 4, 6 |
|||||
|
高精度光栅尺 |
标准配置 |
mm |
0.0001 |
||||
|
全闭环定位功能 |
标准配置 |
mm |
0.0001 指令 |
||||
|
修正 |
工作台一侧 3 点进给 任意输入方式 |
标准配置 |
|
总修整量显示及平时砂轮外径位置显示功能 |
|||
|
砂轮 |
使用尺寸 |
mm |
φ305×φ76.2×φ32 |
||||
|
转速 |
rpm |
0 ～ 3600 （无级变速） |
|||||
|
电动机 |
kw |
7.5kw 4P |
|||||
|
润滑方式 |
标准配置 |
|
全自动润滑（自动检测油量不足） |
||||
|
砂轮卡盘锥度 |
|
φ45×1/6 |
|||||
|
机床面积 长 × 宽 |
mm |
3000×2400 |
|||||
|
机床重量 |
kg |
约 3500 |
|||||
